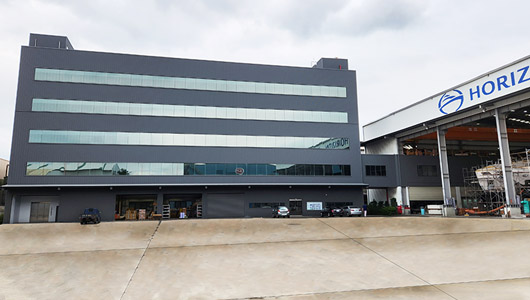

廠辦大樓屋頂&牆面隔熱 嘉鴻遊艇
資料照片來源 : https://tw.horizonyacht.com/organization/10

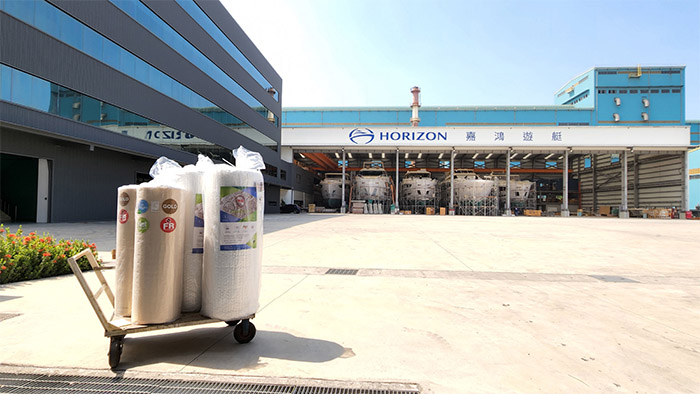

嘉鴻小港廠擁有最先進的設施及造船設備，船廠通過ISO 9001國際品質管理系統認證，全面採用E化的生產流程管理系統建造遊艇。
廠內擁有全台最大型的五軸加工模具機，能連續24小時有效率地製作Horizon遊艇船殼及構件的精準初模，有助於提升生產效率、減少材料浪費，並且加速生產進度

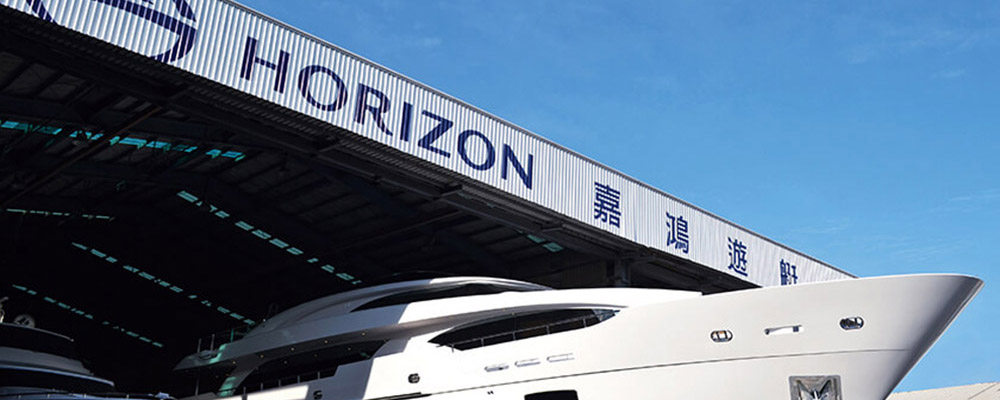

嘉鴻遊艇的英文命名為Horizon Yacht，取其大海無限寬廣及給予人無限想像及希望，以及不設限的發展可能性等正向含義。
嘉鴻遊艇公司 以全新思維打造兼具辦公與遊艇配件儲存的功能性的高質感沉穩現代風商辦。
廠辦大樓屋頂&牆面隔熱
使用NEC高階熱顯像儀器-量測熱源
如作身體健康檢查般，根據建築物外牆環境的細節原因
~精準發現問題，提出可行性有價值的改善方案
▌天氣晴朗日照充足~氣候炎熱
中央氣象局 小港區觀測站

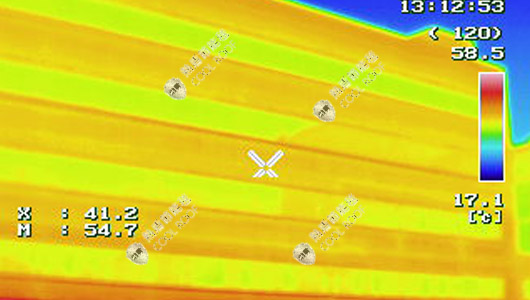

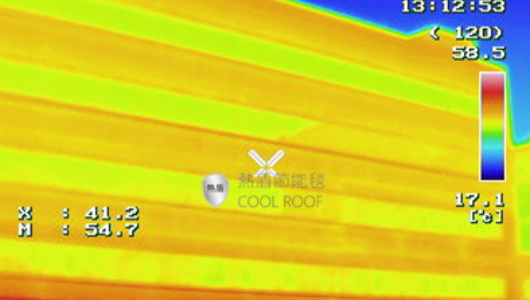

2022-08-05 13:12:53 PM
大氣溫度 33 ℃
外牆玻璃 41.2℃
1樓屋簷鋼板 54.7℃

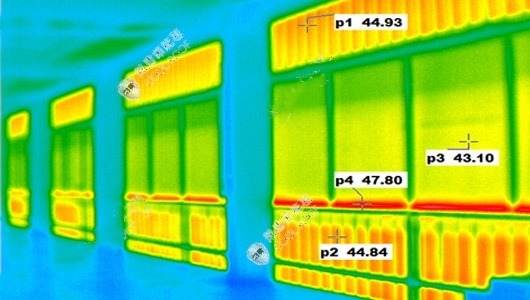

❚ 廠辦大樓-西曬牆內側溫度量測二
中央氣象局 小港區觀測站
2022-08-05 13:44:58 PM
| 點編號 | 溫度 | X | Y |
| 1 | 44.93 | 186 | 27 |
| 2 | 44.84 | 204 | 180 |
| 3 | 43.1 | 283 | 111 |
| 4 | 47.8 | 219 | 156 |
◆ 大氣溫度 33 ℃
◆ 體感溫度 35℃
P1西曬牆面 上層鋼板 44.93 ℃
P2西曬牆面 下層鋼板 44.84℃
P3西曬牆面 隔熱膜玻璃 43.10℃
P4西曬牆面 黑色窗框 47.8℃

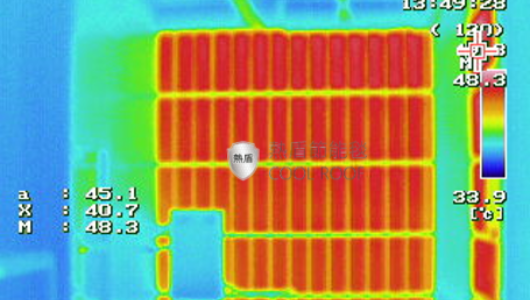

❚ 廠辦大樓-西曬牆內溫度量測
中央氣象局 小港區觀測站
2022-08-05 13:45:28 PM

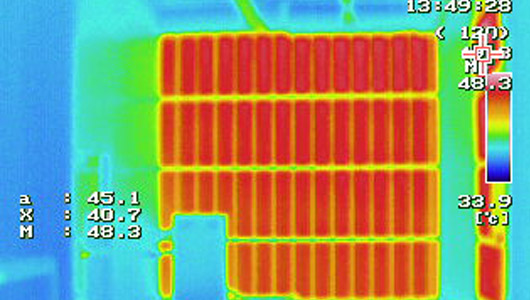

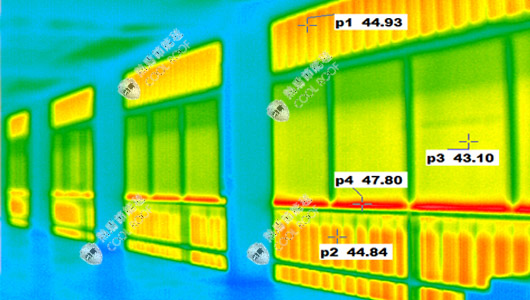

西曬墻熱像圖

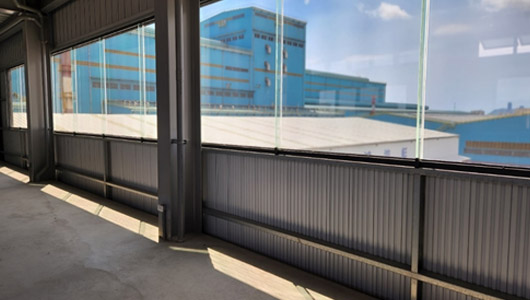

西曬墻情景圖

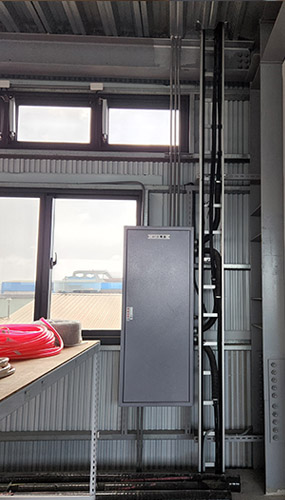

↑牆面配電箱
增加金屬收邊(框架開口平整)

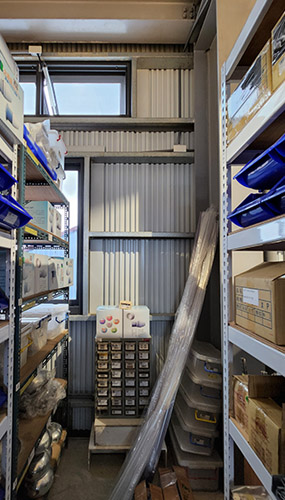

↑層板置物架
協調移開貨品，讓出安裝空間
↑改善前 牆面樓梯間落差

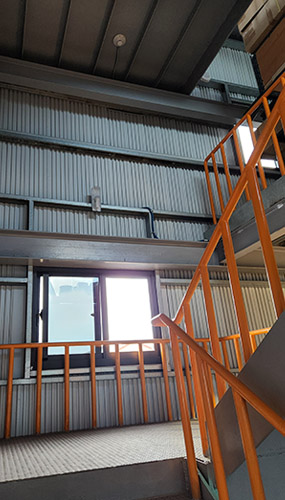

↑改善前 樓梯

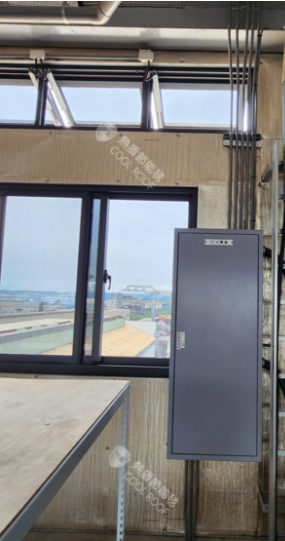

↑牆面配電箱
增加金屬收邊(框架開口平整)
↑層板置物架
協調移開貨品，讓出安裝空間

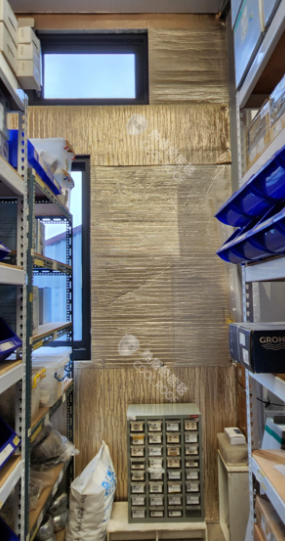

↑西曬牆面隔熱
樓層架設工作平台，人員安全
↑西曬牆面隔熱
樓層架設工作平台，人員安全

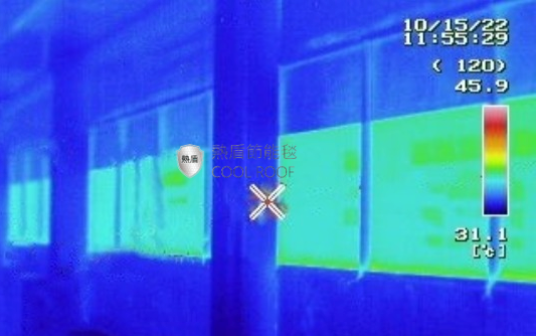

❚ 廠辦大樓-東/西 二側面向開窗
￭ 廠辦大樓-東/西 二側面向開窗
改善前
改善後

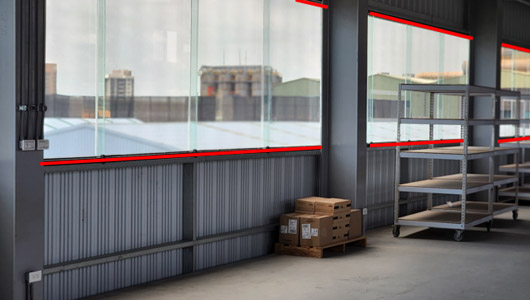

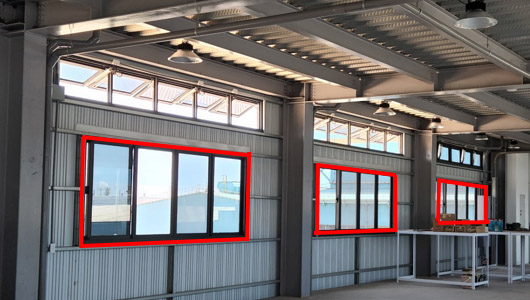

￭ 西面大開窗框_隔熱毯收邊區域 上框/下框 (紅色標示)
改善前
改善後

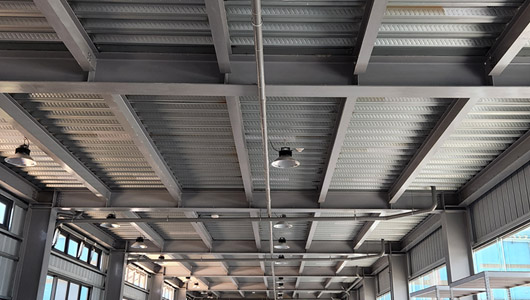

❚ 廠辦大樓5樓屋頂樓層板設備
改善前天井照明燈
改善後換氣系統

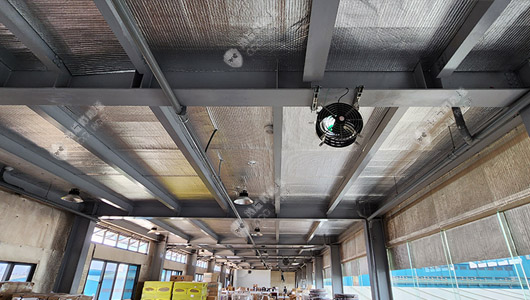

頂樓屋頂隔熱毯安裝完成

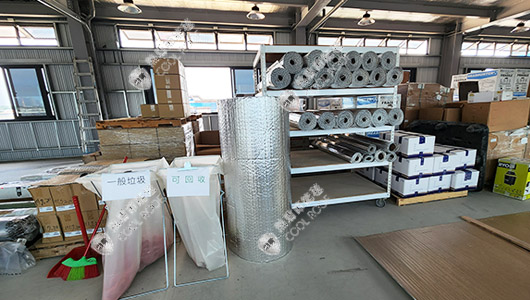

❚ 環保分類回收
1. 隔熱毯包材與廢棄物分類
2. 隔熱毯先裁切收捲，保持施工現場乾淨
頂樓屋頂隔熱毯安裝完成
隔熱改善前-屋頂
隔熱改善後-屋頂

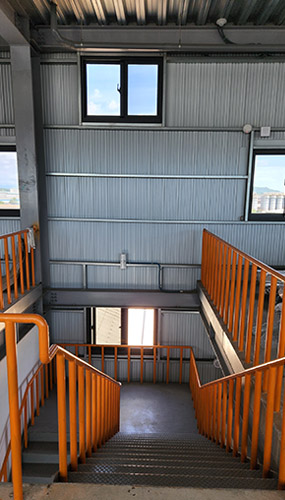

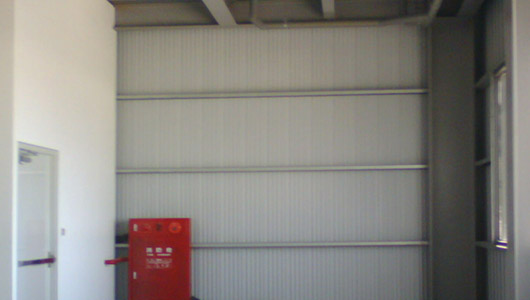

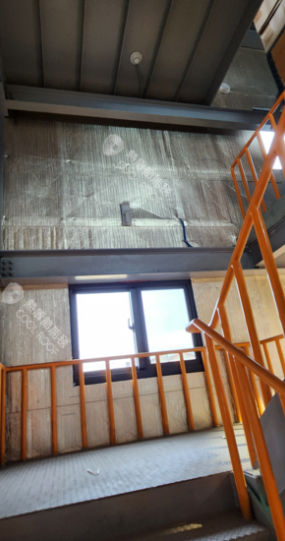

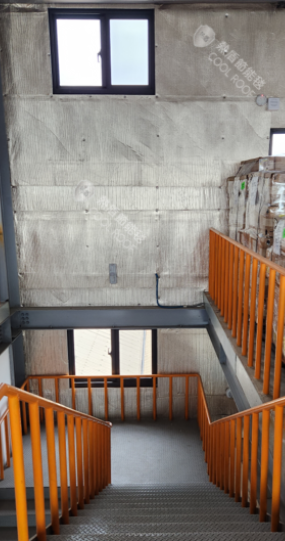

↓樓梯間 牆面隔熱
❚ 西曬玻璃&金屬窗框~導熱強
￭ 玻璃上已黏貼低遮蔽係數Sc值的高品質隔熱紙…
※ 西曬玻璃熱源~仍明顯感受到 43.1℃
※ 金屬窗框熱橋~導熱強，熱傳導溫度 47.8℃

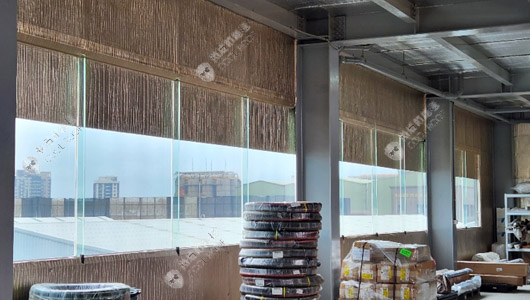

❚ 進階 玻璃遮熱改善
￭ 玻使用熱盾SUPER GD隔熱毯，安裝西曬玻璃上部 1/3遮蔽西曬照射角度的幅射熱源，保留2/3玻璃光線與視覺，降低玻璃的日照輻射熱，阻隔金屬窗框熱橋，熱傳導進入室內
￭ 熱盾SUPER GD 隔熱毯 輕薄耐候型可服貼在玻璃上，視覺不產生突兀，明顯降低西曬角度日照，拆下時無殘膠現象，不需清潔
￭ SUPER GD 隔熱毯傳導率 : K值 0.0303 kcal/mh
↓玻璃+牆面隔熱
.jpg)
上窗框
下窗框
